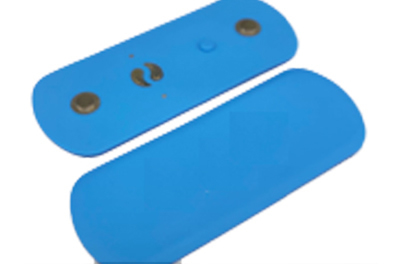

Patch intelligent avec Bluetooth pour moniteur de température et moniteur cardiaque

Afin de développer le patch intelligent avec Bluetooth, le client a collaboré avec Peking Union Medical College. Mais quand ils ont envoyés la conception faite à différents fabricants de produit en silicone dans la province de Guangdong et Zhejiang, ces fabricants ont exprimé l’impossibilité de réaliser ce produit suite à la raison que la structure de ce produit n’est pas utilisable. A la fin, le client a trouvé Tayang et grâce à notre centre de R&D, nous avons trouvé la solution suivante pour réaliser la production de masse de patch intelligent avec Bluethoot.

• Basse température de traitement LSR TSN-S040A/B choisi
• Basse température de l’huile BND-C011D choisi

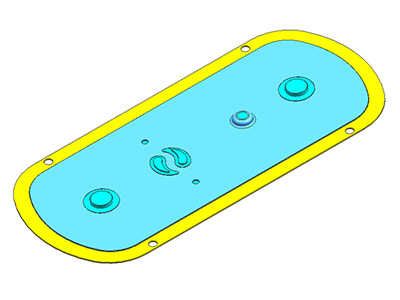

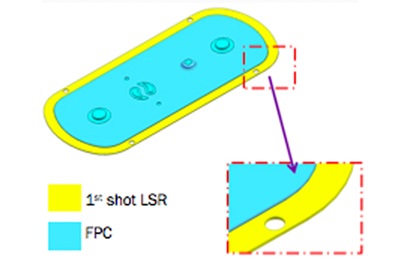

Après une double injection, le liquide de caoutchouc de silicone ne recouvre pas les 6 contacts métalliques, et aucun endommagement n’est permis.

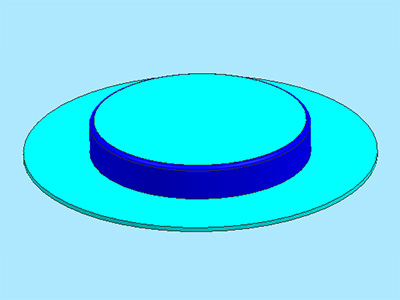

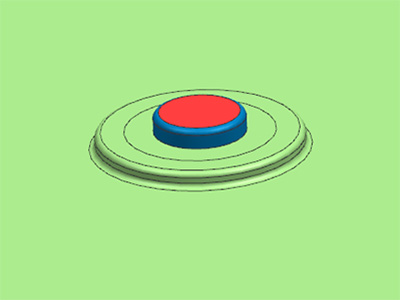

Pour éviter que les moules ne fassent des dégâts aux 6 contacts, on a conçu des espaces de 0.2mm sur la surface en bleu foncé.

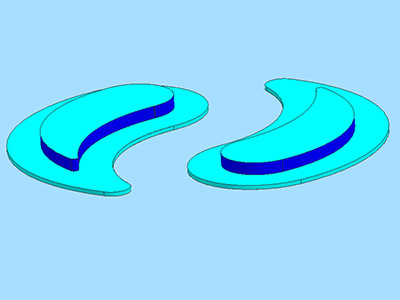

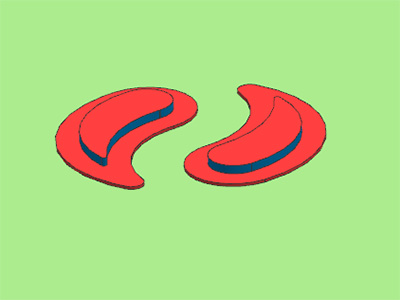

Pour éviter que trop d’éclat de liquide de caoutchouc de silicone (LSR) n’endommage après l’ébavurage, la structure en couleur pourpre est nécessaire.

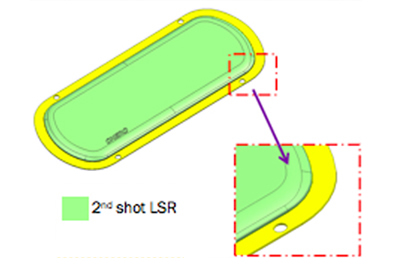

S’il n’y a pas de purgeur d’air, les courbes en pourpre changent en un rayon de 0.3mm.

• Les parties manquantes, l’endommagement des composants, l’exposition du circuit imprimé flexible et l’apparition de surface élevée ou de zone encastée ne sont pas permis..
• La tolérance de dimension est conforme avec DIN ISO 3302-1 CLASS M1
• Largeur de l’ébavure de liquide de caoutchouc de silicone (LSR) ≤0.08mm; aucune bavure fracturée ou dentelée n’est permise.
• Purgeur d’air du liquide de caoutchouc de silicone (LSR) ≤ 0.30mm²

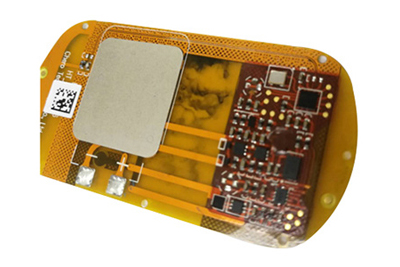

• Le liquide de caoutchouc de silicone ne couvre pas les points de contact du circuit imprimé flexible (FCP), ou pas d’échecs des fonctions.
